A medida que la aplicación de módulos ópticos se generaliza cada vez más, la velocidad, el empaquetado, el consumo de energía y las funciones de los módulos ópticos también se desarrollan en la dirección de alta velocidad, tamaño pequeño, baja potencia y multifunción. Hoy vamos a hablar de la función DDM en el módulo óptico.
¿Qué es DDM?
La tecnología de monitoreo de diagnóstico digital DDM (Monitoreo de diagnóstico digital) es una tecnología utilizada en módulos ópticos para que los usuarios puedan monitorear los parámetros en tiempo real de los módulos ópticos. Estos parámetros incluyen temperatura de trabajo, voltaje de trabajo, corriente de trabajo, transmisión y recepción de potencia óptica, etc., y también pueden mostrar la longitud de onda regular, velocidad, distancia de transmisión, nombre del fabricante, número de aparición, modelo, número de serie, fecha de aparición, información de alarma. , etc. del módulo. Entre los módulos ópticos comunes en la actualidad, solo el módulo de interfaz eléctrica no tiene información DDM.
La tecnología DDM en el módulo óptico proporciona un método de monitoreo del rendimiento del módulo, que puede ayudar a administrar y predecir la vida útil del módulo, localizar fallas del sistema y detectar la compatibilidad del módulo.

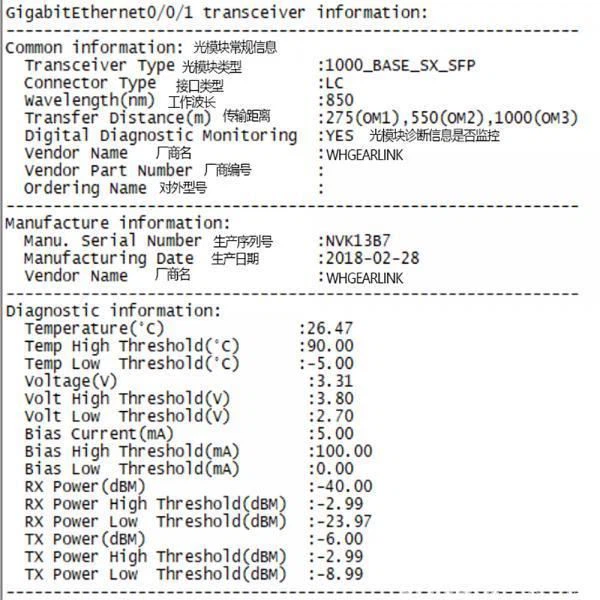

¿Cómo ver la información de DDM?
Utilice un cable de consola con un conector RJ45 en un extremo y un conector USB en el otro. El conector USB está conectado al lado de la computadora y el conector RJ45 está conectado a la consola del conmutador. Abra el terminal e ingrese las instrucciones del equipo correspondiente para ver la información DDM del módulo óptico.
¿Cuál es el papel de la tecnología de monitoreo de diagnóstico digital?
¿Cómo ver la información de DDM?
Utilice un cable de consola con un conector RJ45 en un extremo y un conector USB en el otro. El conector USB está conectado al lado de la computadora y el conector RJ45 está conectado a la consola del conmutador. Abra el terminal e ingrese las instrucciones del equipo correspondiente para ver la información DDM del módulo óptico.
¿Cuál es el papel de la tecnología de monitoreo de diagnóstico digital?
①Ubicación de la falla
En el funcionamiento de los servicios ópticos, las fallas son inevitables. La tecnología DDM puede ayudar a los administradores de red a localizar rápidamente fallas, reduciendo la resolución de problemas y el tiempo de reparación. A través de la función de diagnóstico digital, es necesario realizar un análisis completo del estado de advertencia de la potencia óptica emitida, potencia óptica recibida, corriente, voltaje y temperatura, para localizar y resolver rápidamente el problema.
②Prueba de compatibilidad
El diagnóstico digital también puede verificar la compatibilidad del módulo. La verificación de compatibilidad consiste en analizar si el entorno de trabajo del módulo cumple con el manual de datos o es compatible con los estándares relacionados. El rendimiento del módulo solo se puede garantizar en este entorno de trabajo compatible. En algunos casos, debido a que los parámetros ambientales exceden el manual de datos o los estándares relacionados, el rendimiento del módulo disminuirá, lo que resultará en errores de transmisión.
El entorno de trabajo no es compatible con el módulo:
El voltaje está fuera del rango especificado
La potencia óptica recibida es demasiado alta o demasiado baja
La temperatura está fuera del rango de temperatura de trabajo.
