Los productos se utilizan generalmente en el entorno de red real donde el cable Ethernet no se puede cubrir y se debe usar fibra óptica para extender la distancia de transmisión, y generalmente se encuentra en la aplicación de la capa de acceso del hombre de banda ancha; por ejemplo, transmisión de imágenes de video HD de ingeniería de seguridad de monitoreo; Al mismo tiempo, también juega un papel muy importante para ayudar a conectar el último kilómetro de línea de fibra óptica al hombre y la red exterior.
El convertidor de medios HTF-G201SFP Gigabit SFP proporciona 1 puerto TP y 2 puertos SFP para admitir la conversión entre la red 10/100 / 1000Base-T y 100 / 1000Base-X. Con los dos puertos SFP 100Base-FX o 1000Base-SX / LX, el HTF-G201SFP proporciona alta confiabilidad y flexibilidad para extender la distancia de transmisión de medios hasta 550 m, 20 km o más, dependiendo de los módulos de fibra SFP. Permite que los dos tipos de segmento se conecten de manera fácil, eficiente y económica.
Características del producto
● Admite 1 puerto eléctrico adaptable de 10/100/1000 my 1 puerto óptico gigabit (fibra única /
fibra dual opcional)
● Negociación automática de semidúplex o dúplex completo
● La distancia de transmisión multimodo puede alcanzar los 550 metros y el modo único máximo
la distancia de transmisión puede alcanzar los 80 kilómetros
● Tiene las funciones de protección contra tormentas de transmisión, equilibrio del tráfico, aislamiento de conflictos y errores.
detección
● Se adoptan un chip de conmutación de alto rendimiento y una caché de gran capacidad
● Los dispositivos láser de alta calidad tienen una buena estabilidad óptica, eléctrica y de temperatura.
● Diseño de circuito científico, fuerte capacidad antiinterferente, puede prevenir eficazmente la caída de rayos
● La luz indicadora de estado de trabajo está completa y el estado de trabajo es claro de un vistazo
● Fuente de alimentación de conmutación profesional externa, segura y estable, consumo de energía inferior a 5 W
● El circuito de protección contra rayos integrado puede reducir en gran medida el daño causado por la inducción de rayos.
Especificaciones
Parámetro | Especificaciones |
Modo de acceso | Gigabit Ethernet de 10/100/1000 Mbps |
Estándar | IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX 100Base-FX Fast Ethernet, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX / LX Gigabit Ethernet, control de flujo IEEE802.3x |
Longitud de onda | Varía en el módulo de fibra SFP |
Distancia de transmisión | Puerto SFP: varía en el módulo de fibra SFP Pares trenzados de categoría 5: 100 m |
Puerto | Un puerto RJ45: Conexión con pares trenzados STP / UTP de categoría 5, EIA568A / B Dos ranuras de puerto SFP: Varía en el módulo de fibra SFP |
BER | GG lt; 10-9 |
MTBF | 100.000 horas |
Mecanismo de interruptor | Almacenamiento y reenvio |
Indicador LED | ALIMENTACIÓN (fuente de alimentación), Velocidad TP (Encendido: 1000 Mbps, Apagado: 10/100 Mbps) TP LINK / ACT, SD1 (LED de enlace / acto de puerto SFP 1), SD2 (LED de enlace / acto de puerto SFP 2) |
Fuente de alimentación | Externo: entrada AC90 ~ 264V / DC100 ~ 380V, salida 5V2A |
El consumo de energía | Max. 5W |
Temperatura de funcionamiento | -10~55ºC |
Humedad de funcionamiento | 5%~90% |
Mantener la temperatura | -40~70ºC |
Mantener la humedad | 5% ~ 90% sin condensación |
Dimensiones | 71 mm (W) × 94 mm (D) × 26 mm (H) (fuente de alimentación externa) |

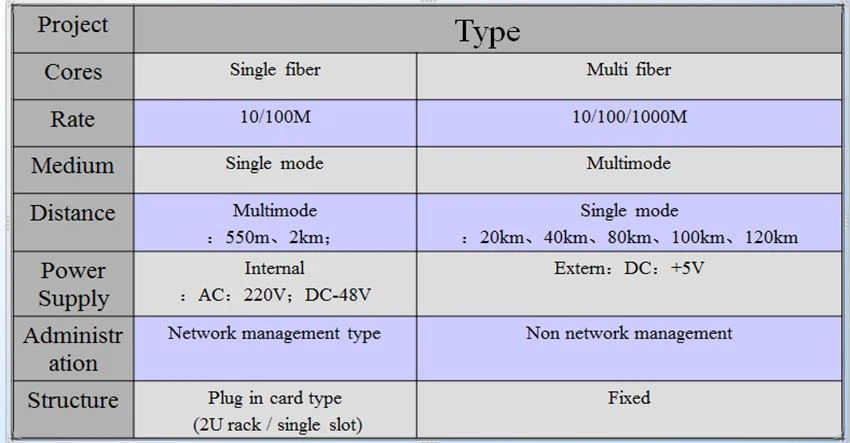

Clasificación
Clasificación de estilo de trabajo
Full duplex significa que cuando el envío y la recepción de datos se desvían y transmiten a través de dos líneas de transmisión diferentes, ambos lados de la comunicación pueden enviar y recibir al mismo tiempo. Este modo de transmisión es un sistema dúplex completo, como se muestra en la Figura 1. En el modo dúplex completo, el transmisor y el receptor se configuran en cada extremo del sistema de comunicación, de modo que los datos se pueden transmitir en dos direcciones al mismo tiempo. El modo dúplex completo no necesita cambiar la dirección, por lo que no hay retardo de tiempo causado por la operación de conmutación.
Half duplex se refiere al uso de la misma línea de transmisión tanto para recibir como para enviar. Aunque los datos se pueden transmitir en dos direcciones, ambos lados de la comunicación no pueden recibir y recibir datos al mismo tiempo. Este modo de transmisión es un sistema semidúplex. Cuando se adopta el modo semidúplex, el transmisor y el receptor en cada extremo del sistema de comunicación se transfieren a la línea de comunicación a través del interruptor de recepción / transmisión para cambiar la dirección. Por lo tanto, habrá un retraso de tiempo.
El transceptor de fibra óptica se usa generalmente en el entorno de red real donde el cable Ethernet no se puede cubrir y se debe usar fibra óptica para extender la distancia de transmisión. Al mismo tiempo, también juega un papel importante para ayudar a conectar la línea de fibra óptica del último kilómetro al hombre y la red exterior. Con transceptor de fibra óptica, también proporciona una solución de bajo costo para los usuarios que necesitan actualizar el sistema de cable de cobre a fibra óptica. La función del transceptor de fibra óptica es convertir la señal eléctrica que queremos enviar en señal óptica y enviarla. Al mismo tiempo, puede convertir la señal óptica recibida en señal eléctrica y enviarla a nuestro extremo receptor.
Asuntos que necesitan atención
Hay muchos tipos diferentes de transceptores de fibra óptica, pero en el uso práctico, la mayoría de ellos prestan atención a la clasificación según los diferentes conectores de fibra óptica: transceptor de fibra óptica con junta SC y transceptor de fibra óptica con junta FC / St.
Al utilizar un transceptor de fibra óptica para conectar diferentes dispositivos, debemos prestar atención a los diferentes puertos utilizados.
1. Conexión del transceptor de fibra óptica al equipo 100base-tx (conmutador, concentrador)
Confirme que la longitud máxima del par trenzado no supere los 100 m;
Conecte un extremo del par trenzado al puerto RJ-45 del transceptor de fibra óptica y el otro extremo al puerto RJ-45 (puerto común) del equipo 100base-tx (conmutador, concentrador).
2. Conexión del transceptor de fibra óptica al equipo 100base-tx (tarjeta de red)
Confirme que la longitud máxima del par trenzado no supere los 100 m;
Conecte un extremo del par trenzado al puerto RJ-45 (puerto 100base-tx) del transceptor de fibra óptica y el otro extremo al puerto RJ-45 de la tarjeta de red.
3. Conexión del transceptor de fibra óptica a 100Base-FX:
Confirme que la longitud de la fibra óptica no exceda el rango de distancia proporcionado por el equipo;
Un extremo de la fibra óptica está conectado con el conector SC / FC / St del transceptor de fibra óptica, y el otro extremo está conectado con el conector SC / St del equipo 100Base-FX.
Además, es necesario agregar que muchos usuarios piensan que la fibra se puede usar normalmente siempre que la longitud de la fibra esté dentro de la distancia máxima que la fibra monomodo o multimodo puede soportar. De hecho, esta es una interpretación errónea. Esta comprensión es correcta solo cuando los dispositivos conectados son dispositivos full duplex. Cuando hay dispositivos semidúplex, la distancia de transmisión de la fibra óptica es limitada.
