El módulo de comunicación óptica DWDM basado en la estandarización también se ha ganado el gran interés de la industria de las comunicaciones ópticas y la amplia aceptación del mercado. Por tanto, el desarrollo de la tecnología 100G es inevitable. Para lograr una tasa de 100 G, una solución es utilizar 10 canales para transmitir 10 Gbit / s cada uno. El módulo CFP 100G debe utilizar este principio para lograr la actualización de 10G a 100G. El módulo de cliente 100G es un módulo CFP, que puede admitir intercambio en caliente.
¿Qué son los módulos CFP?
CFP MSA es el primer estándar de la industria que admite terminales ópticos Ethernet de 40 y 100 Gbe. El protocolo de múltiples fuentes CFP es definir una especificación de empaquetado de módulo óptico de intercambio en caliente para promover aplicaciones de 40 y 100 Gbit / s, incluida la próxima generación de aplicaciones Ethernet de alta velocidad (40 y 100 Gbe). Los módulos ópticos de la serie 100G CFP se empaquetan en CFP, CFP2, CFP4 y CFP8. El tamaño del módulo óptico CFP es el más grande, el módulo óptico CFP2 es la mitad de CFP y el módulo óptico CFP4 es una cuarta parte de CFP. Estos módulos ópticos no se pueden usar indistintamente, pero se pueden usar en el mismo sistema al mismo tiempo.
Módulo CFP
CFP, la abreviatura de C-form factor pluggable, es un tipo de dispositivo óptico que puede transmitir señales de datos de alta velocidad y, por lo general, puede transmitir velocidades ultra altas de 40G, 100G o incluso 400G. CFP MSA define la especificación de la interfaz de hardware y la especificación de la interfaz de gestión de los módulos ópticos CFP de diferente velocidad. CFP es un módulo que puede admitir intercambio en caliente. Puede admitir una sola señal 100G, OTU4, una o más señales 40G, OTU3 o STM-256 / oc-768.
Módulo CFP2
El volumen del módulo CFP2 es solo la mitad del del módulo CFP. Puede admitir 10 canales de 10G, 4 canales de 25G, 8 canales de 25G y 8 canales de 50G. 100G CFP2 se usa comúnmente como enlace de interconexión Ethernet 100G, que tiene una mayor eficiencia de transmisión que el módulo óptico CFP, y un volumen más pequeño lo hace adecuado para cableado de mayor densidad.
Módulo CFP4
El volumen del módulo óptico CFP4 es una cuarta parte del de CFP, con opciones monomodo y multimodo. El módulo CFP4 puede admitir transmisión de cuatro canales 10G y se puede utilizar para transmisión Ethernet 40G / 100G, comunicación remota, etc.
El módulo óptico CFP4 tiene ventajas insustituibles
1. Mayor eficiencia de transmisión: el primer módulo óptico 100G CFP alcanza una velocidad de transmisión de 100G a través de 10 * canales de 10G, mientras que el módulo óptico actual 100G CFP4 logra una transmisión de 100G a través de 4 canales de 25G, por lo que la eficiencia de transmisión es mayor y la estabilidad es más fuerte.
2. Volumen más pequeño: el volumen del módulo óptico CFP4 es una cuarta parte del de CFP, que es el módulo óptico más pequeño de la serie CFP.
3. Mayor integración de módulos: CFP2 está dos veces más integrado que CFP y CFP4 está cuatro veces más integrado que CFP.
4. Menor consumo de energía y costo: la eficiencia de transmisión del módulo óptico CFP4 se mejora significativamente, pero el consumo de energía se reduce y el costo del sistema es menor que el de CFP2.
Módulo CFP8
El módulo CFP8 se propuso en 2015. CFP8 es una extensión de CFP4. El número de canales aumenta a 8 y el tamaño también aumenta en consecuencia. Es similar a CFP2, 40 mm x 102 mm x 9,5 mm. En comparación con el esquema de transmisión de 100G existente, el módulo CFP8 puede proporcionar más de cuatro veces el ancho de banda, por lo general utilizando 16 señales de 25G en paralelo u 8 señales de 50G en paralelo. En comparación con el uso de 8 * 50G para la transmisión, el costo de usar señales paralelas de 16 * 25G es mayor y se necesitan láseres de 16 * 25G. El módulo CFP8 tiene una estructura compacta y un bajo consumo de energía. En términos generales, es una solución con alta densidad de puertos y alto ancho de banda.
Escenarios de aplicación comunes del módulo CFP
El módulo óptico coherente de 100G se utiliza principalmente para la transmisión óptica del lado de la línea en el sistema de división de longitud de onda de 100G. En comparación con otros tipos de módulos ópticos del lado de la línea, tiene un buen rendimiento OSNR, sensibilidad, tolerancia a la dispersión y tolerancia a DGD. La tecnología DWDM con módulo CFP coherente se usa ampliamente en 100G man para cumplir con sus requisitos de alta capacidad y larga distancia.

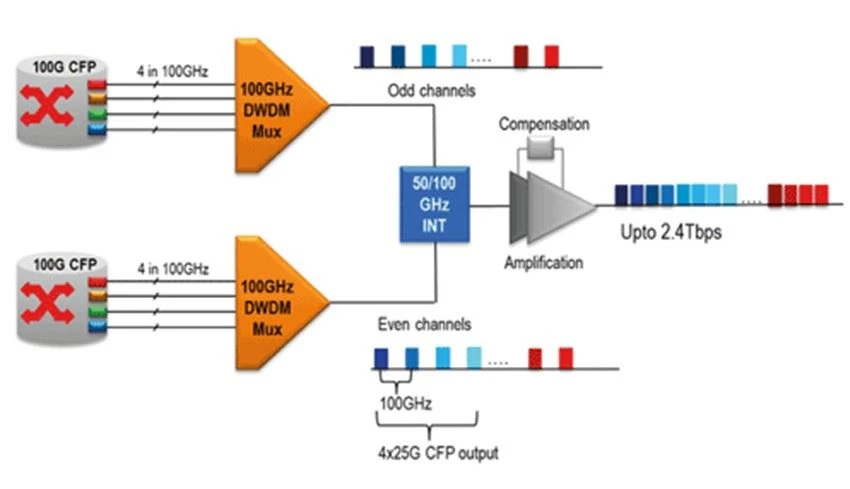

Red de transmisión DWDM multicanal de 100G
Debido a que la velocidad de 100G se ve afectada más fácilmente por la dispersión, es necesario compensar la dispersión y aumentar la potencia óptica. Primero, se utiliza un multiplexor de fibra DWDM de 100 GHz para combinar todas las velocidades de 100G, y luego se lleva a cabo la compensación de dispersión y la amplificación de toda la combinación. Esta arquitectura puede soportar el" compre bajo demanda" de proveedores de servicios. Cuando se agota el ancho de banda, el antiguo canal 10G existente se puede intercambiar sin problemas con el servicio 100G. El resto de los mismos componentes incluso se pueden reutilizar para ampliar la velocidad de datos a 2,4 TB / s.
La interfaz del módulo óptico CFP está diseñada de acuerdo con el módulo óptico de SFP, pero proporciona 10 canales de 10Gbit / so 4 canales de 25Gbit / s canales de datos paralelos en la dirección de recepción y transmisión, con una velocidad de transmisión de hasta 100 Gbps. Debido a su continuo desarrollo, existen clasificaciones CFP2, CFP4, CFP8 y otras. El módulo CFP coherente 100G puede garantizar el rendimiento de la transmisión y reducir la pérdida de transmisión óptica, que es una solución eficaz para el hombre 100G.
