¿Cómo juzgar si hay un problema con el transceptor de fibra óptica?

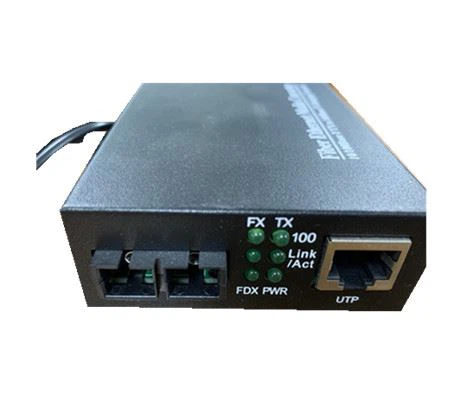

(1) Primero, vea si la luz indicadora del transceptor de fibra óptica o módulo óptico y la luz indicadora del puerto de par trenzado están encendidas
a. Si el indicador FX del transceptor está apagado, ¿confirma si el enlace de fibra está entrecruzado? Un extremo del puente de fibra está conectado en modo paralelo; El otro extremo está conectado en modo cruzado.
b. Si el indicador del puerto óptico (FX) del transceptor A está encendido y el indicador del puerto óptico (FX) del transceptor B está apagado, la falla está en el lado del transceptor A: una posibilidad es: un transceptor (TX) óptico transmisión El puerto está roto porque el puerto óptico (RX) del transceptor B no recibe la señal óptica
cc El indicador de par trenzado (TP) no está encendido. ¿Asegúrese de que la conexión de par trenzado sea incorrecta o que la conexión sea incorrecta? Utilice un probador de continuidad para probar (sin embargo, las luces indicadoras de par trenzado de algunos transceptores deben esperar hasta que se conecte el enlace de fibra).
d. Algunos transceptores tienen dos puertos RJ45: (ToHUB) indica que la línea de conexión al conmutador es una línea directa; (ToNode) indica que la línea de conexión al conmutador es una línea cruzada.
e. Algunas extensiones de cabello tienen un interruptor MPR en el lateral: significa que la línea de conexión al interruptor es un método directo; Interruptor DTE: la línea de conexión al interruptor es un método cruzado.
(1) Confirmar wsi el cable óptico o el puente de fibra óptica está roto
a. Conexión de cable óptico y detección de desconexión: use una linterna láser, luz solar, cuerpo luminoso para iluminar un extremo del conector o acoplamiento del cable óptico; ver si hay luz visible en el otro extremo? Si hay luz visible, indica que el cable óptico no está roto.
si. Detección de encendido y apagado de la conexión de fibra óptica: use una linterna láser, luz solar, etc. para iluminar un extremo del puente de fibra; ver si hay luz visible en el otro extremo? Si hay luz visible, el puente de fibra no está roto.
c.Si el modo dúplex medio / completo es incorrecto.
Algunos transceptores tienen interruptores FDX en el lateral: full duplex; Conmutadores HDX: half duplex.
(4) Prueba con medidor de potencia óptica
La potencia luminosa del transceptor de fibra óptica o módulo óptico en condiciones normales: multimodo: entre -10db - 18db; monomodo 20 kilómetros: -8db - 15db; monomodo 60 kilómetros: -5db - 12db; Si la potencia luminosa del transceptor de fibra óptica está entre -30db y -45db, entonces se puede juzgar que hay un problema con este transceptor de fibra óptica.
