1. ¿Qué es PC?
EL PC es contacto físico. Es el método de molienda más común de conector de fibra óptica en el puente de fibra óptica, que es ampliamente utilizado en el equipo de los operadores de telecomunicaciones. Aunque la cara final del conector de fibra óptica se ve plana, en realidad está ligeramente doblada y pulida, y el punto más alto de flexión es el centro del núcleo de fibra, que puede reducir eficazmente el espacio de aire entre los componentes de fibra óptica. En general, la pérdida de retorno de puente de fibra con modo de molienda de PC es - 40dB.
2. ¿Qué es UPC?
UPC, o contacto superfísico. Se desarrolla a partir de PC, que optimiza el pulido de la cara final, con el fin de obtener un mejor acabado superficial. Al igual que PC, el punto de flexión más alto de UPC está en el centro del núcleo de fibra, pero la pérdida de retorno de UPC es mayor que la de PC, que es generalmente - 50dB (o incluso superior). Se utiliza generalmente en equipos de red Ethernet (como trama de distribución de fibra ODF, convertidor de medios y conmutador óptico), y también se utiliza en el sistema telefónico.
3. ¿Qué es APC?
APC (contacto físico angular) se denomina contacto físico plano inclinado. La cara final de la fibra óptica suele ser molida en un plano inclinado de 8o. La rampa angular de 8o hace que la cara del extremo de la fibra sea más apretada y refleja la luz a través de su ángulo de rampa al revestimiento en lugar de volver directamente a la fuente de luz, proporcionando una mejor conectividad. Su pérdida de retorno estándar industrial es - 60dB, y APC sólo se puede conectar con APC. APC se utiliza generalmente en aplicaciones ópticas RF con rango de longitud de onda alto como CATV.
¿Cómo distinguir UPC de APC?
1. Diferentes caras finales. El conector UPC está pulido sin ángulo, pero la cara final del conector APC tiene un ángulo de 8 grados.
2. Modo de reflexión de la luz. El conector UPC reflejará directamente cualquier luz reflejada de vuelta a la fuente de luz en uso, pero el conector APC hace que la luz reflejada se refleje en el revestimiento en un cierto ángulo en lugar de reflejarse directamente en la fuente de luz.
3. Pérdida de retorno. El conector APC proporciona - 65 dB de pérdida de retorno y UPC - 50 dB. Si la pérdida de retorno es baja, el conector puede lograr un mejor rendimiento coincidente.

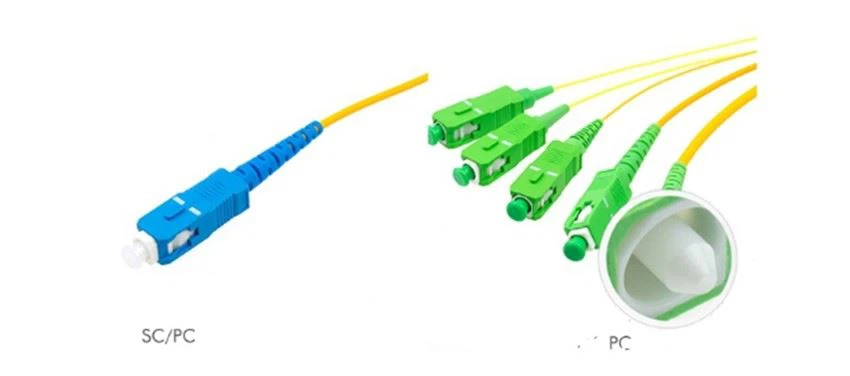

4. Color del conector. Esta es la diferencia más obvia que se puede ver desde la superficie. Los conectores UPC suelen ser azules y los conectores APC suelen ser verdes.
Al elegir el puente de fibra óptica, debe basarse en su aplicación real. El rendimiento de UPC es mejor que el de APC. APC es más adecuado para aplicaciones de alto ancho de banda y enlaces de larga distancia. Por ejemplo, FTTx, PON y WDM son más sensibles a la pérdida de retorno, por lo que APC es una mejor solución para proporcionar la pérdida de retorno más baja. Sin embargo, el uso de máquinas APC aumentará considerablemente el costo. Si el requisito de pérdida de devolución no es alto, UPC es una mejor opción.
Introducción de varios tipos de interfaz de fibra óptica
El conector de fibra óptica (también conocido como salto de fibra) se refiere a que ambos extremos de la luz están instalados con el conector para realizar la conexión activa de la trayectoria óptica; las longitudes de onda de recepción y envío de módulos ópticos en ambos extremos del puente de fibra óptica deben ser consistentes, es decir, ambos extremos de fibra óptica deben ser módulos ópticos con la misma longitud de onda, y la forma sencilla de distinguirlos es tener el mismo color de los módulos ópticos. En general, el módulo de onda corta utiliza fibra multimodo (fibra naranja), y el módulo de onda larga utiliza fibra monomodo (fibra amarilla) para garantizar la precisión de la transmisión de datos.
Un extremo con un tapón se llama coleta. La función de la coleta se utiliza principalmente para conectar las articulaciones en ambos extremos de la fibra óptica. Un extremo de la cola de cerdo se fusiona con el conector de fibra óptica, y el otro extremo está conectado con el transceptor de fibra óptica o módulo de fibra óptica a través de conectores especiales (FC, St, SC, LC, MTRJ), formando una ruta de transmisión de datos ópticos.
1. Conector de fibra óptica tipo FC: el método de refuerzo externo es el manguito de metal, y el método de fijación es hebilla de tornillo. Generalmente utilizado en el lado ODF (más utilizado en la trama de distribución)
2. Conector de fibra óptica tipo SC: se utiliza para conectar el módulo óptico GBIC o el transceptor de fibra óptica común. Su vaciado es rectangular, y el método de fijación es de tipo de pestillo de pasador plug-in sin rotación. (más utilizado en los switches de enrutador)
3. Conector de fibra óptica tipo ST: comúnmente utilizado en el marco de distribución de fibra óptica, la cáscara es redonda, y el método de fijación es hebilla de tornillo. (para conexiones 10base-f, el conector suele ser de tipo st. Comúnmente utilizado en la estructura de distribución de fibra)
4. Conector de fibra óptica tipo LC: el conector que se conecta al módulo SFP, que está hecho de un mecanismo de pestillo de conector modular de operación conveniente (RJ). (comúnmente utilizado en routers)
Pérdida de retorno y pérdida de inserción
Pérdida de retorno y pérdida de inserción: diferentes métodos de lapeado determinan la calidad de transmisión de la fibra óptica, reflejada principalmente en la pérdida de retorno y la pérdida de inserción. La pérdida de inserción se refiere a la pérdida de señal generada a través del conector o cable. En general, la pérdida de inserción típica de los conectores PC, UPC y APC debe ser inferior a 0,3dB. En comparación con el conector APC, el conector UPC / PC suele ser más fácil de lograr una baja pérdida de inserción debido a una brecha de aire más pequeña. La pérdida de inserción también puede deberse a partículas de polvo entre las caras finales del conector.
La pérdida de retorno (pérdida de retorno), también conocida como pérdida de reflexión, es un parámetro que representa el rendimiento de reflexión de una señal. Normalmente se expresa como un valor dB negativo. Cuanto mayor sea el parámetro value, mejor. La cara final del conector APC está biselada, por lo que la pérdida de retorno del conector APC suele ser mejor que la del conector UPC. En general, la pérdida de retorno del puente de fibra óptica con modo de molienda de PC es - 40dB. La pérdida de retorno de UPC es mayor que la de PC, que es generalmente - 55dB (o incluso superior). La pérdida de retorno del estándar de la industria APC es de 65dB. Cuando se utiliza el conector UPC, se emitirá algo de luz reflejada a la fuente de luz, mientras que la cara final inclinada del conector APC hará que una parte de la luz reflejada se refleje en el revestimiento en un ángulo determinado, reduciendo así la luz más reflejada que regresa a la fuente de luz. Este es el factor principal que conduce a diferentes pérdidas de retorno.
Escenario de aplicación: PC es el método de molienda más común de conector de fibra óptica en el puente de fibra óptica, que es ampliamente utilizado en el equipo de los operadores de telecomunicaciones. UPC se utiliza generalmente en equipos de red Ethernet (como marco de distribución de fibra ODF, convertidor de medios y conmutador de fibra óptica), digital, TELEVISIÓn por cable y sistemas telefónicos. APC se utiliza generalmente en aplicaciones de RF óptica de alta longitud de onda, como CATV, así como aplicaciones pasivas ópticas, como la estructura de red PON o la LAN óptica pasiva.
