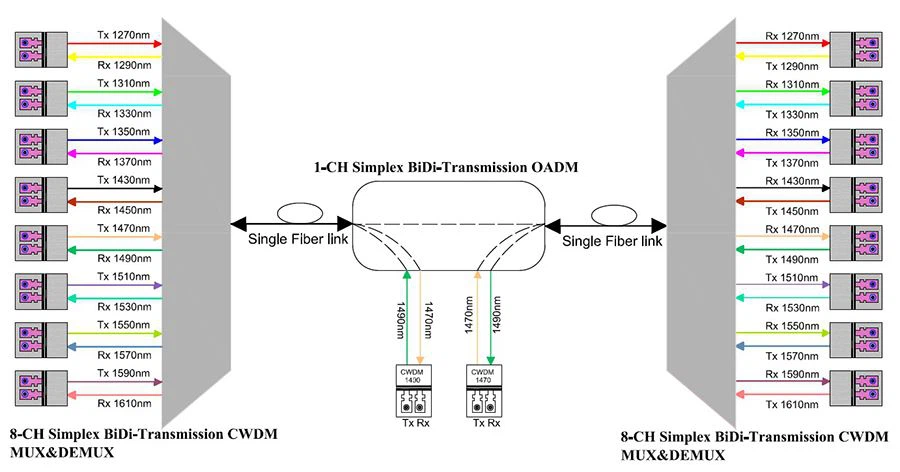

1. La solución de tipo A incluye un par de símplexCWDM MUX DEMUXmódulos y un par de módulos CWDM OADM 1CH simplex sobre una sola fibra. En esta situación, la Tx y la Rx de los transceptores CWDM de doble fibra utilizan diferentes longitudes de onda.

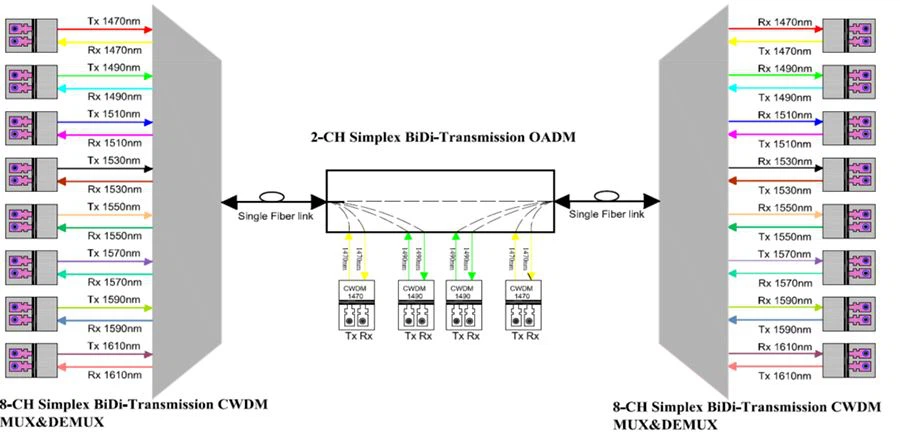

2. La solución Tipo-B incluye un par de módulos CWDM MUX DEMUX simplex y un par de módulos CWDM OADM 2CH simplex sobre una sola fibra, con circuladores ópticos en el interior para realizar la transmisión bidireccional. En esta situación, la Tx y la Rx de cada transceptor CWDM de fibra dual usa la misma longitud de onda.

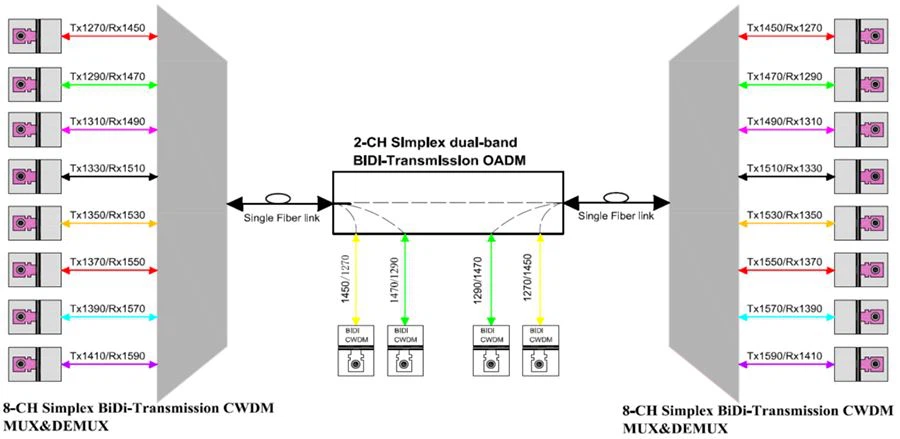

3. La solución Tipo-C incluye un par de módulos CWDM MUX DEMUX simplex y un par de módulos CWDM OADM 2CH simplex de doble banda sobre una sola fibra, con transceptores BiDi CWDM. En esta situación, la Tx y Rx de los transceptores BiDi CWDM de fibra única utilizan diferentes longitudes de onda CWDM con un espaciado de al menos 60 nm.
Para las soluciones CWDM mencionadas anteriormente, HTF ofrece módulos pasivos CWDM MUX DEMUX y CWDM OADM con diferentes paquetes, que incluyen caja de plástico ABS, casete LGX de metal y montaje en rack de 19 pulgadas. Mientras tanto, HTF también ofrece una serie de transceptores CWDM con diferentes factores de forma, incluido CWDM SFP,10G CWDM SFP+ y 10G CWDM XFP.
