El módulo óptico QSFP 40G LR4 es ampliamente utilizado en la red 40G, incluye dos tipos de módulo óptico QSFP 40G LR4 CWDM y módulo óptico QSFP 40G LR4 PSM.
¿Qué son CWDM y PSM?
CWDM (multiplexación por división de longitud de onda gruesa) se refiere a la multiplexación por división de longitud de onda gruesa. CWDM es un tipo de WDM (multiplexación por división de longitud de onda). Puede enviar y recibir señales en múltiples canales en una sola fibra óptica. Suele utilizarse en redes de comunicación. cableado estructurado punto a punto.
PSM (fibra monomodo paralela) se refiere a la tecnología de fibra monomodo paralela. A diferencia de los módulos ópticos CWDM que transmiten o reciben señales en múltiples canales en una sola fibra, PSM puede recibir y enviar señales simultáneamente en cuatro fibras paralelas.
Descripción general del transceptor óptico QSFP 40G LR4 CWDM
QSFP 40GEl módulo LR4 CWDM generalmente se refiere al módulo óptico QSFP plus 40G LR4, que tiene una interfaz dúplex LC, cuatro canales de transceptor independientes y cada canal admite una velocidad de 10 Gbps. Para minimizar la dispersión, elQSFP 40GEl módulo óptico LR4 CWDM debe usarse con fibra monomodo y la distancia máxima de transmisión es de 10 kilómetros.

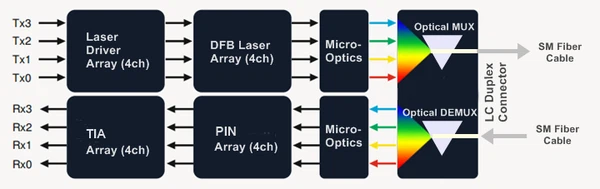

El transmisor del módulo óptico QSFP 40G LR4 CWDM utiliza una matriz de láser de retroalimentación distribuida (DFB) de canal 4-para convertir señales eléctricas de 10 Gbps de canal 4-en señales ópticas CWDM de canal 4-y luego multiplexar las señales ópticas CWDM de 4-canal en una señal óptica de 40 Gbps de un solo canal La transmisión se realiza en fibra óptica monomodo; el extremo receptor demultiplexa la señal óptica de 40 Gbps en 4-señal óptica CWDM de canal y la convierte en una señal eléctrica de 10 Gbps a través del detector óptico.
Las longitudes de onda centrales de los 4 canales CWDM de QSFP 40G LR4 CWDM son 1271nm, 1291nm, 1311nm y 1331nm, que cumplen con el estándar ITU-T G694.2.
Descripción general del módulo óptico QSFP 40G LR4 PSM

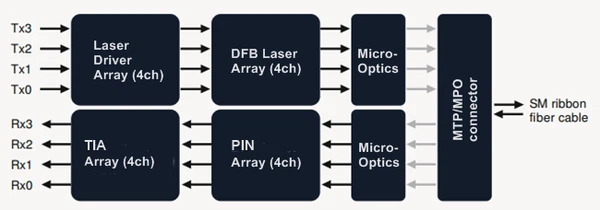

El módulo óptico QSFP 40G LR4 PSM tiene interfaz MTP/MPO, proporciona 4 canales de transmisión y recepción independientes, cada canal puede funcionar a una velocidad de 10G en fibra monomodo y la distancia de transmisión es de hasta 10 kilómetros. El módulo transmisor del QSFP 40G LR4 PSM recibe una señal de entrada eléctrica compatible con CML, y luego el módulo receptor convierte la señal de entrada paralela en una señal de salida a través de una matriz de fotodetectores, y la señal de salida del módulo receptor también es compatible con LMC. Por lo general, hay pines de guía dentro del zócalo de la interfaz MTP/MPO, que se pueden usar para alinear la interfaz correcta al insertar el módulo. Cuando el usuario inserta el puente de fibra con el conector MTP/MPO en el módulo óptico QSFP plus 40G LR4 PSM, puede evitar el problema del daño de la fibra debido a la desalineación de la interfaz.
Puede elegir un módulo óptico adecuado según sus necesidades.
