100G está disponible en una variedad de formas de empaque, incluidas CFP/CXP y QSFP28. Entre estas diferentes formas de envasado de 100G,QSFP28El transceptor óptico se ha convertido en el principal método de empaquetado para redes 100G debido a sus ventajas, como alta densidad de puertos, bajo consumo de energía y bajo costo. En este artículo, nos centraremos en cuatro tipos de transceptores ópticos 100G QSFP28.
1) 100G-QSFP28-SR4
Los transceptores ópticos 100G-QSFP28-SR4 son transceptores ópticos 100G paralelos.QSFP28Los transceptores ópticos dúplex completos proporcionan cuatro canales de transmisión y recepción independientes, con cada función capaz de funcionar a 25 Gbps a 100 metros de OM4 MMF, para una velocidad de datos general de 100 Gbps.

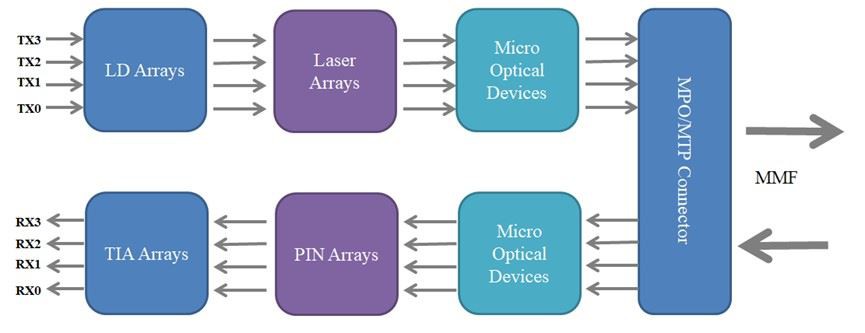

Cuando el transceptor óptico 100G-QSFP28-SR4 transmite señales en el extremo de transmisión, la matriz de láser convierte las señales eléctricas en señales ópticas y luego las transmite en paralelo a través de la fibra multimodo de cinta, y cuando llega al extremo de recepción , la matriz de fotodetectores convierte las señales ópticas paralelas en señales eléctricas paralelas
2) 100G-QSFP28-LR4
El transceptor óptico 100G- QSFP28-LR4 se usa generalmente con LC monomodolatiguillos de fibra óptica, y la distancia máxima de transmisión puede alcanzar los 10 km.
El transceptor óptico 100G-QSFP28-LR4 convierte cuatro señales eléctricas de 25 Gbps en cuatro señales ópticas LAN WDM, que luego se multiplexan en un solo canal para la transmisión óptica de 100G. En el extremo receptor, el módulo demultiplexa la entrada óptica de 100G en señales ópticas WDM LAN de 4-vías y luego las convierte en canales de salida eléctrica de 4-vías.
3) 100G-QSFP28-CWDM4
Con una velocidad de transmisión de 103,1 Gbp, el transceptor óptico QSFP28 CWDM4 se utiliza principalmente en aplicaciones de cómputo y comercio de alta frecuencia, y cuesta significativamente más que el transceptor óptico QSFP28 PSM4.
A través de la tecnología de multiplexación por división de longitud de onda gruesa (CWDM), el transceptor óptico QSFP28 CWDM4 multiplexa cuatro longitudes de onda - 1270nm, 1290nm, 1310nm y 1330nm, en una fibra monomodo para la transmisión.
4) 100G-QSFP28-PSM4
El transceptor óptico QSFP28 PSM4 es un producto de alta velocidad y baja potencia diseñado para interconexiones ópticas en aplicaciones de comunicaciones de datos. Cumple con la especificación de interfaz óptica PSM4 MSA, tiene un factor de forma QSFP intercambiable en caliente, diagnósticos digitales integrados y un total de cuatro canales dúplex completos independientes con velocidades de datos de hasta 25,78 Gbps por canal.
El transceptor óptico QSFP28 PSM4 se utiliza principalmente en aplicaciones Ethernet de 40G y 100G. El módulo de gran ancho de banda admite enlaces ópticos de 100 GbE a través de fibra monomodo.
