En telecomunicaciones, línea de ojos, también conocida como diagrama de ojos.
La tabla optométrica se forma superponiendo la forma de onda de cada elemento de código obtenida mediante el escaneo debido al efecto de resplandor del osciloscopio. Se refiere a un patrón observado en un osciloscopio cuando se utiliza un método experimental para estimar y mejorar (ajustando) el rendimiento de un sistema de transmisión. La forma de observar el gráfico del ojo es usar un osciloscopio para abarcar el extremo de salida del filtro receptor y luego ajustar el período de exploración del osciloscopio para que el período de exploración horizontal del osciloscopio esté sincronizado con el período del elemento de código receptor. En este momento, el gráfico que se ve en la pantalla del osciloscopio parece ojos humanos, por lo que se llama&"gráfico de ojo GG".
La tabla optométrica es un indicador común de la calidad de la señal en la transmisión digital de alta velocidad. La tabla optométrica generalmente incluye algunas muestras de tiempo del voltaje requerido para la frecuencia de muestreo por debajo de la velocidad de datos. Un diagrama de ojo perfecto contiene una enorme cantidad de información paramétrica sobre la señal, como si se derivara de la física, independientemente de la frecuencia de los efectos.
La influencia de la diafonía y el ruido entre códigos se puede observar en el diagrama de ojo, que refleja las características generales de la señal digital, para estimar el grado de ventajas y desventajas del sistema. Por lo tanto, el análisis del diagrama de ojo es el núcleo del análisis de la integridad de la señal del sistema de interconexión de alta velocidad. Además, este gráfico se puede utilizar para ajustar las características del filtro de recepción para reducir la diafonía entre códigos y mejorar el rendimiento de transmisión del sistema. Los ingenieros pueden usarlo para verificar la integridad de la señal del diseño y encontrar problemas al principio del proceso de diseño. Utilizados en combinación con otras medidas, como tasas de error de bits, los diagramas de ojo pueden ayudar a los diseñadores a predecir el rendimiento e identificar posibles fuentes de problemas.
Existe una estrecha relación entre la tabla optométrica y la calidad de las pruebas. Si el diagrama de ojo es bueno y estable, eso significa que la calidad del módulo es buena.
Hay muchos tipos de formas de ojos, al igual que los gráficos de ojos. Podemos juzgar rápidamente la calidad de la señal a partir de las características de forma del diagrama del ojo.
1. La tabla optométrica a continuación tiene una&"doble párpado GG", que indica que la señal puede ser diafonía o pre-agravación.

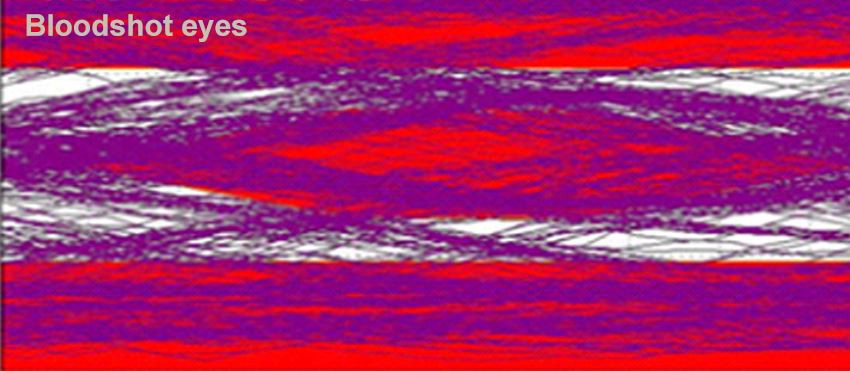

2. La tabla optométrica debajo de" ojos inyectados en sangre" indica una señal de mala calidad, posiblemente debido a métodos de prueba defectuosos o errores obvios en el cableado de la PCB.
3. Un diagrama de ojo completo debe contener todos los estados de" 000" a" 111" ;, con ocho estados que forman un diagrama de ojo.
