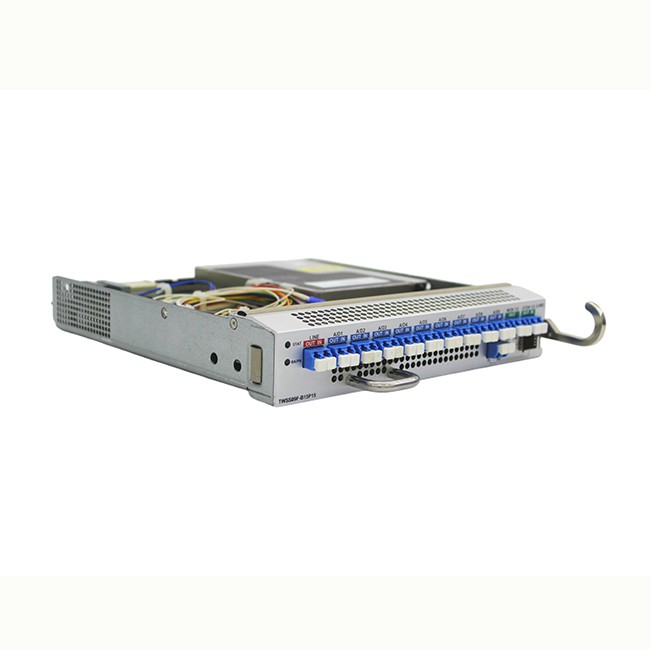

Descripción general:
Los WSS ROADM aumentan considerablemente la potencia de rendimiento del sistema de transporte óptico. Estos módulos ofrecen una funcionalidad WSS (conmutación selectiva de longitud de onda) flexible que permite aplicaciones de red óptica reconfigurables avanzadas.
Personajes físicos:
- Crea la capacidad de agregar-eliminar cualquier longitud de onda desde/hacia cualquier puerto, brindando la máxima flexibilidad en la asignación de longitudes de onda
- La selección dinámica de longitudes de onda de adición-de caída por puerto permite cambios de topología sin impactos. Nueve puertos de adición-de caída individuales habilitan nodos multidimensionales.
- Espaciado de canales seleccionable de 50/100 GHz
- Sin dirección e incoloro
- Control altamente flexible configurable por el usuario
- VOA integrado de alta resolución
- Integra un amplificador de refuerzo y un pre-preamplificador
- Cambio rápido de canal
- Monitoreo de canal óptico integrado
- Red óptica regional/de larga distancia de alta capacidad.
Especificación técnica:
|
Parámetro |
mín.. |
Mamáx. |
Unidad |
|
|
Configuración del puerto |
Gemelo 1x9 |
|||
|
Número de puertos |
2 x 1 común, 2 x 9 puertos de entrada/salida, 2 x puertos Mon, 2 x puerto OTDR |
|||
|
Rango de WL operativo |
Centro del canal de 50 GHz más externo |
191.50 - 196.25 |
GHZ |
|
|
Región utilizable continua en toda la banda operativa |
191.475 – 196.275 |
GHZ |
||
|
Rango de WL operativo |
1528.773~1566.73 |
Nuevo Méjico |
||
|
Banda de paso/banda de parada |
± (6,25n-12,5), n=8 (Equivalente a 12,5GHz para un canal de 50GHz |
GHZ |
||
|
Ancho de banda de canal de 0,5 dB |
± (6.25n-11) n=8 (Equivalente a ±14GHz para un canal de 50GHz NOTA: 0,5 HBW se mide únicamente a 0 dB) |
GHZ |
||
|
Ancho de banda de canal de 3,0 dB |
± (6.25n-9) n=8 (Equivalente a ±16GHz para un canal de 50GHz) |
GHZ |
||
|
ILoss (Agregar a BA In) |
2.5 |
8.0 |
dB |
|
|
ILoss (PA fuera para soltar) |
2.5 |
8.0 |
dB |
|
|
Aislamiento del puerto de caída |
30 |
dB |
||
|
AÑADIR PUERTO Aislamiento |
30 |
dB |
||
|
Pérdida de retorno |
40 |
dB |
||
|
Rango dinámico VOA |
0 |
15 |
dB |
|
|
Resolución de configuración VOA |
0.1 |
dB |
||
|
Precisión de atenuación |
Hasta 10 dB de atenuación |
-1 |
+1 |
dB |
|
Atenuación de 10,1-15 dB |
-1.5 |
+1.5 |
dB |
|
|
Tiempo de respuesta |
< 2dB step |
1400 |
EM |
|
|
< 15dB step |
2000 |
EM |
||
|
Conmutación de puertos |
3000 |
EM |
||
|
licenciado en Letras |
Ganancia: 10 ~ 20 dB, salida máxima: 20 dBm, NF <5,5 dB. |
|||
|
Pensilvania |
Ganancia: 15~25dB, 20~30dB, Salida máx.: 16dBm, NF<5,5dB |
|||
|
Tamaño |
216 (W) X 254 (D) X 42 (H) |
milímetros |
||
|
Ambiente |
Temperatura de funcionamiento |
-10 ~ 60 |
grado |
|
|
Temperatura de almacenamiento |
-40 ~ 80 |
grado |
||
|
Humedad relativa |
5 % ~ 95 % sin-condensación |
|||
|
Consumo de energía |
Menor o igual a 80 |
W |
||
