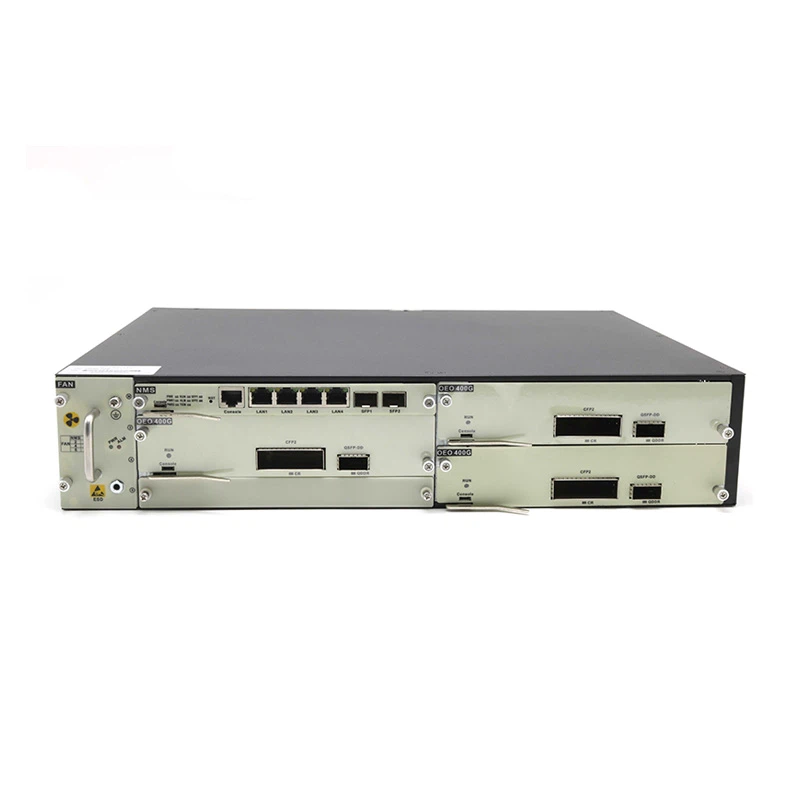

El transmisor OEO 400G admite 1 interfaz de cliente DD QSDP-y 1 interfaz lateral de línea CFP2-para admitir transferencias de datos de grano grande- de un solo-canal de 400 Gbps. La tecnología coherente más avanzada de la industria y la tecnología de codificación de corrección de errores directa FEC permiten una transmisión de alto-capacidad, larga-distancia-alto rendimiento. Gran tolerancia de dispersión: 20000 ps.nm, admite longitud de onda de canal ajustable, admite monitoreo en tiempo real-de OSNR y tasa de error de bits. La óptica DWDM coherente puede aumentar en gran medida la capacidad y el alcance de una red óptica. Los modelos 400G OEO se adaptan a los chasis CH04, CH08, CH20 de la serie HT6000.
|
SistemaParametro |
TécnicoIindicador |
|
|
Modelo |
HT6000-OEO400G |
|
|
Longitud de onda central |
DWDM 1529,5~1565,50 nm |
|
|
Velocidad de datos |
400 Gbps |
|
|
Interfaz 400G |
Lado del cliente |
Módulo QSFP-DD 400G |
|
Lado de línea |
CFP2 400Módulo coherente de Gbps |
|
|
FEC (ganancia, retraso, umbral BER) |
200G-QPSK, 20% SDFEC, 2x100G |
Tolerancia OSNR de recepción: 13,8 dB. |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Tolerancia OSNR de recepción: 15,8 dB. |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Tolerancia OSNR de recepción: 21 dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Tamaño |
191 (ancho) x 253 (profundidad) x 42 (alto) mm |
|
|
Ambiente |
Temperatura de funcionamiento |
-10 grados ~ 60 grados |
|
Temperatura de almacenamiento |
-40 grados ~ 80 grados |
|
|
Humedad relativa |
5 % ~ 95 % sin-condensación |
|
|
Consumo de energía |
Menor o igual a 50W |
|
htfHT6000SserieChassis soporta múltiples serviciosjuntaentremezclando:
|
htfHT6000DWDMSerieProducto |
|||
|
Chasis HT6000 opcional (Admite protección dual AC+ dual DC) |
1U 19 pulgadas CH04 |
1 ranura de administración de red |
3 espacios de servicio universal |
|
2U 19 pulgadas CH08 |
1 ranura de administración de red |
7 plazas de servicio universal |
|
|
5U CH20 de 19 pulgadas |
1 ranura de administración de red |
19 plazas de servicio universal |
|
|

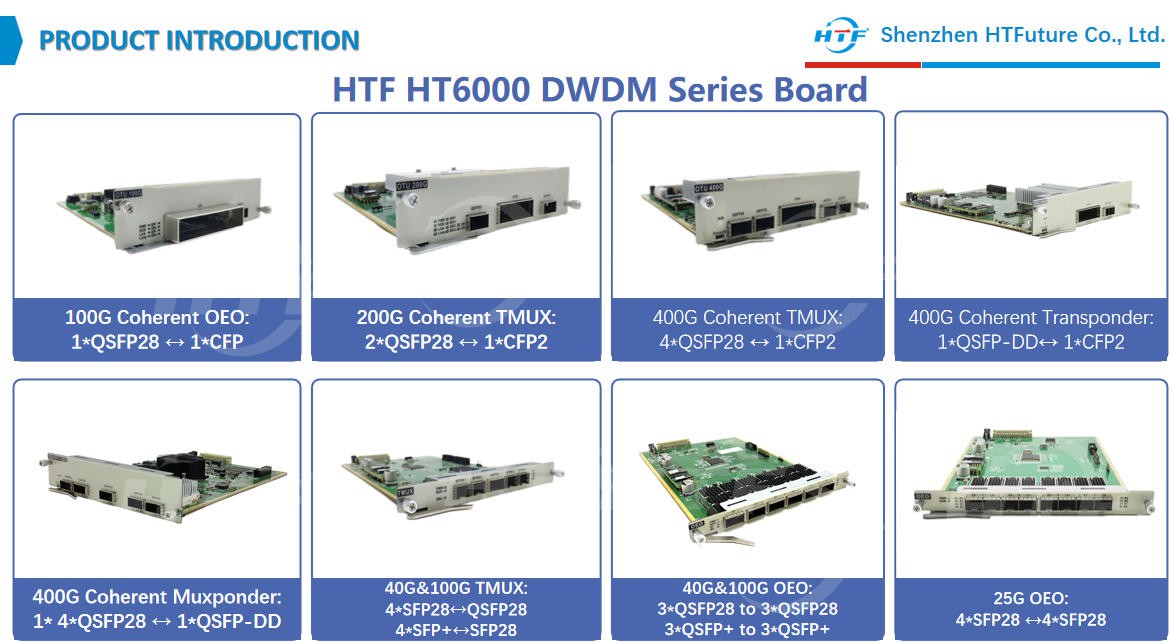

Junta NMS |
Junta de gestión de control de red HTF |
||
|
Placa muxponder HTF |
TMUX coherente de 400G: 4*QSFP28 a 1*CFP2 |
||
|
Muxponder 400G: 4*QSFP28 a 1*QSFP-DD |
|||
|
TMUX coherente de 200G: 2*QSFP28 a 1*CFP2 |
|||
|
40G y 100G TMUX: 4*SFP28↔QSFP28 o 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1,25G↔10G o 8*100M↔1,25G |
|||
|
Placa de transpondedor HTF Sistema de amplificación de relé óptico |
Transpondedor/OEO coherente de 400G: 1*QSFP-DD a 1*CFP2 |
||
|
OEO coherente 100G: 1*QSFP28 a 1*CFP |
|||
|
40G y 100G OEO: 3*QSFP28 a 3*QSFP28 o 3*QSFP+ a 3*QSFP+ |
|||
|
OTU 25G: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
Junta de protección HTF |
10G OCP (Protección de canal óptico): 2*SFP+↔2*SFP+ |
||
|
OLP: Protección de línea óptica (1+1, 1:1, opciones OLP de fibra única o doble) |
|||
|
Placa del sistema de amplificación óptica |
Placa EDFA: amplificación de fibra dopada con erbio-(BA LA PA) |
||
|
RFA: placa amplia de fibra Raman |
|||
|
SOA: Sistema de amplificación óptica 100G |
|||
|
Junta de Compensación de Dispersión |
DCM: Módulo de compensación de dispersión |
||
|
Placa HTF MUX DEMUX |
MDU: Multiplexación/Demultiplexación de 1~16 longitudes de onda |
||
|
AWG: Tarjeta de multiplexación/demultiplexación de 40/48 ondas |
|||
|
OADM: Tarjeta de multiplexación óptica de adición y caída |
|||
|
Sistema de monitoreo de cable óptico |
OTDR, OSW, FWDM, OPD, OPC, etc. |
||
|
Tablero personalizado HTF |
Divisor óptico VOA, OSC, PLC/FBT, WSS, etc. |
||
La expansión de la capacidad de la red de fibra óptica debe ser rápida para satisfacer eficazmente las necesidades cambiantes de ancho de banda. Los productos DWDM/OTN de HTF aumentan la capacidad de la red por longitud de onda, mejorando la eficiencia espectral y reduciendo el costo por bit en aplicaciones DCI, metropolitanas y de larga distancia. El uso de módulos conectables aumenta fácilmente la capacidad, reduce significativamente el consumo de energía, simplifica el mantenimiento y el soporte, y permite un pago real-a medida-crece- la arquitectura.
Las soluciones DWDM integradas de HTF incluyen mux/demux, amplificadores, OLP/OTDR/WSS/conmutador óptico, etc. La óptica plug-and-play reduce los costos de mantenimiento y maximiza el valor de la infraestructura y la conectividad existentes.
Si tiene un proyecto de red óptica que necesita actualizar la capacidad de transmisión, le invitamos a ponerse en contacto con el equipo de HTF para personalizar la solución adecuada para usted.
