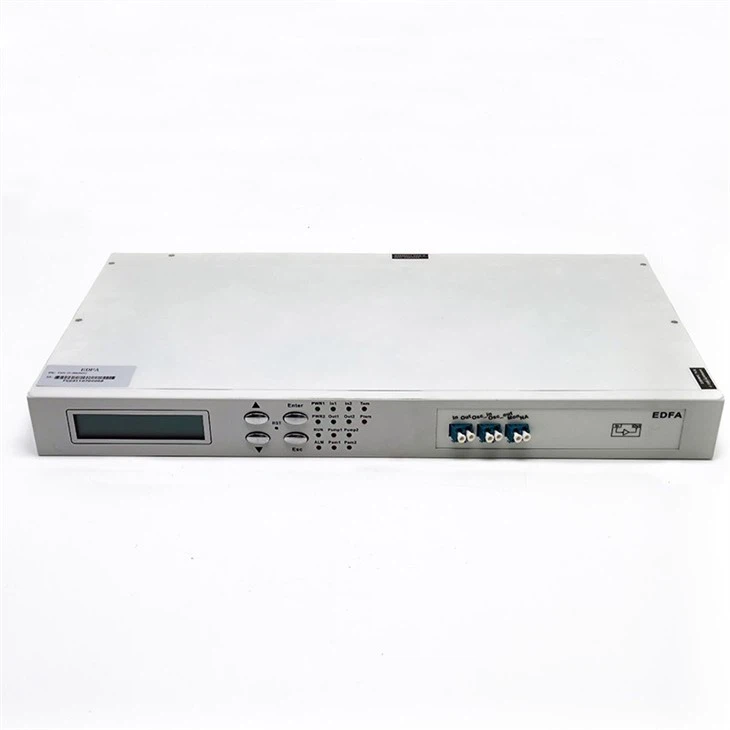

Amplificador óptico EDFA 1U con LCD
Amplificador óptico EDFAEl módulo proporciona soluciones de amplificador de fibra dopada con erbio (EDFA) multifunción y de bajo ruido. El módulo amplificador puede funcionar con ganancia constante (control automático de ganancia AGC) y potencia de salida constante (control automático de potencia, APC). El VOA integrado se puede ajustar automáticamente para lograr un espectro de ganancia suave. Puede amplificar la señal de banda C con o sin acceso de etapa intermedia (MSA), lo que aporta una gran flexibilidad para la aplicación de red.
Amplio rango de longitud de onda de funcionamiento: 1528 nm ~ 1565 nm
Tres aplicaciones de banda C de amplificador óptico:
Refuerzo
En línea
Preamplificador
Figura de ruido baja: típica: 5 dB
Excelente ganancia de planitud
Múltiples modos de funcionamiento:
Ganancia ajustable AGC
La salida APC es ajustable
voltaje ACC ajustable
Acceso intermedio para DCM u OADM
Canal OSC opcional para gestión remota
Puerto MON, potencia óptica de monitoreo en línea
Muchas opciones de modelos sirven para todas las aplicaciones de amplificadores tradicionales en un enlace óptico extendido: amplificador, en línea y preamplificador.
Un amplificador de refuerzo funciona en el lado de transmisión del enlace. Presenta alta potencia de entrada, alta potencia de salida y ganancia óptica media. Los amplificadores están diseñados para amplificar la potencia de entrada óptica agregada para ampliar el alcance.
Un amplificador en línea opera en medio de un enlace óptico. Presenta una potencia de entrada media a baja, una potencia de salida alta, una ganancia óptica alta y una figura de ruido baja. Los amplificadores en línea están diseñados para la amplificación óptica entre dos nodos de red en el enlace óptico principal.
Un preamplificador opera en el extremo receptor de un enlace óptico. Presenta potencia de entrada media a baja, potencia de salida media y ganancia media. Los preamplificadores están diseñados para amplificación óptica para compensar las pérdidas en un demultiplexor ubicado cerca del receptor óptico.
Algunos modelos EDFA incluyen un puerto intermedio adicional diseñado para la inserción de una unidad de gestión de compensación de dispersión (DCM) sin su pérdida de inserción inherente. El diseño de estos modelos maximiza los beneficios de DCM para aumentar la flexibilidad de implementación. Las nuevas opciones de ubicación requieren menos amplificadores en el enlace y pueden abrir la puerta a aplicaciones que no eran posibles con la tecnología anterior.
Algunos modelos EDFA incluyen un puerto rojo y uno azul diseñados para una solución DWDM de fibra única. El diseño de estos modelos se utiliza para sistemas de transmisión DWDM de fibra única.
Envíenos su entorno de uso, HTF le ayudará a elegir el modelo EDFA adecuado para usted.
