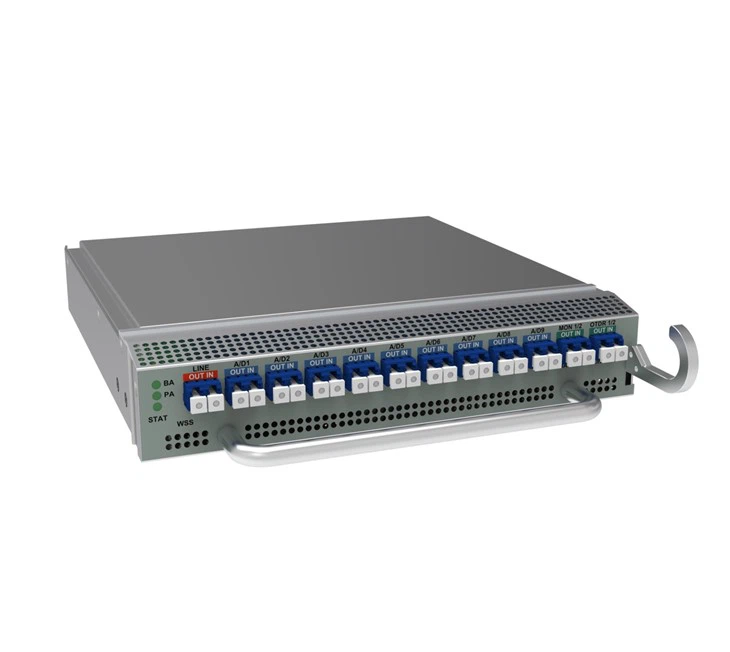

9-tablero WSS dimensional
1) El diagrama esquemático de la estructura interna de la placa WSS se muestra en la imagen 1, y la placa ocupa 1/2 ranura. requiere BA y PA integrados, VOA integrado antes de la entrada de PA; OCM, OTDR integrado opcional.
2) El rango de ganancia de BA es 15~25dB; la ganancia de PA1 cubre al menos 15~25dB, y la ganancia de PA2 cubre al menos 22~35dB. Para los requisitos de rendimiento de BA y PA.
3) Para los puntos de monitoreo de energía, vea la posición del ícono PD en la imagen 2 del diagrama de estructura interna del tablero; el valor de calibración de salida de BA se calibra en el puerto LINE OUT; el lado de entrada de PA informa dos valores de potencia de entrada.
El valor de calibración de entrada del VOA se calibra en el puerto LINE IN, y el valor de calibración de entrada del EDFA es el valor medido en el puerto LINE IN menos el valor de atenuación del VOA y la pérdida de inserción de acoplamiento entre el lado receptor del OSC y el camino óptico principal. Se determinará la escala de entrada de BA y la escala de salida de PA.
4) El tablero proporciona dos luces indicadoras, al menos tres colores: rojo, amarillo y verde. El indicador STAT se usa para indicar el estado de funcionamiento de la placa, y el indicador LINE se usa para indicar el estado del puerto óptico del puerto correspondiente.
1 Diagrama esquemático de la estructura interna de la placa WSS 9-dimensional
Especificaciones del módulo WSS
|
Proyecto |
Unidad |
Índice |
Nota |
|
Ancho espectral del canal |
GHz |
N*12,5 GHz |
4 Menor o igual a N Menor o igual a 12 |
|
Amplio rango de sintonización del espectro de la señal |
Nuevo Méjico |
1528.773-1566.73 |
|
|
Pérdida de inserción (Add1~9 to BA In) |
dB |
Menor o igual a 7,5 (valor típico) |
|
|
Pérdida de inserción (salida PA a Drop1~9) |
dB |
Menor o igual a 7,5 (valor típico) |
|
|
La diferencia máxima en la pérdida de inserción de cada canal |
dB |
Menor o igual a 2.5 |
|
|
Aislamiento de puertos |
dB |
＞25 |
|
|
Relación de extinción |
dB |
mayor o igual a 25 |
|
|
pérdida dependiente de la polarización |
dB |
Menor o igual a 1.5 |
|
|
Rango de atenuación por longitud de onda |
dB |
0~15 |
|
|
Tamaño de paso de ajuste de decaimiento |
dB |
0.2 |
|
|
Precisión de atenuación por longitud de onda |
dB |
Menor o igual a 1 |
(0-10dB) |
|
Menor o igual a 1.5 |
( > 10dB) |
||
|
tiempo de refactorización |
s |
Menor o igual a 3 |
|
|
Ancho espectral mínimo de 1dB |
GHz |
>50 |
@ 100 GHz de ancho espectral |
|
Ancho espectral mínimo de 3dB |
GHz |
>75 |
@ 100 GHz de ancho espectral |
|
Ancho espectral mínimo de 20dB |
GHz |
<150 |
@ 100 GHz de ancho espectral |
|
Relación de división de lunes |
dB |
16~23 |
Relación de división 1 por ciento ~ 2 por ciento |
