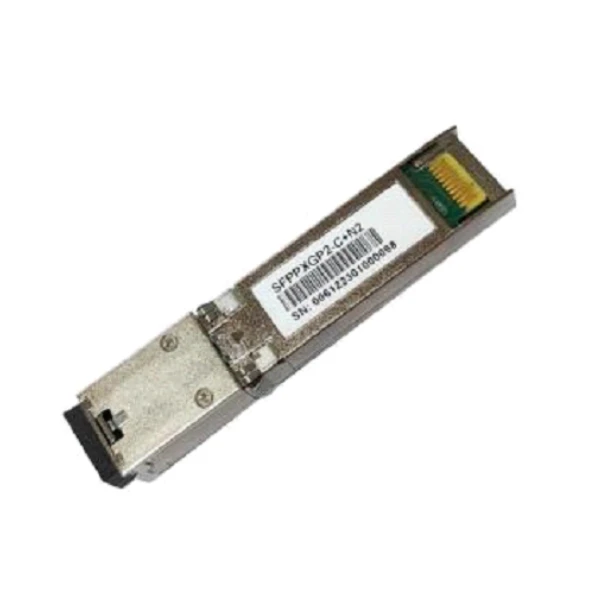

Características del producto
● Cumple con ITU-T XGS-PON G.9807.1
● Enlaces de datos bidireccionales de fibra única
● Transmisor de modo continuo de 1577 nm y 9,953 Gbps con EMLlaser, 1270 nm
Receptor en modo ráfaga de 9,953 Gbps/2,488 Gbps usando APD-TIA
● 2-interfaz de cable para monitoreo de diagnóstico digital integrado
● Indicación de intensidad de la señal de recepción digital (RSSI)
● Paquete SFP+ MSA con interfaz óptica de receptáculo SC/UPC
● +3.Fuente de alimentación de 3V
● Temperatura de la caja de funcionamiento: 0~70 grados
● Cumplimiento de RoHS
Información sobre pedidos
|
Realizar pedidos P/N |
Descripción |
|
HTD272RR-SSCC |
XGS-PON OLT, N1,TX 1577nm 9.953Gbps, RX 1270nm 9.953/2.488Gbps, Factor de forma SFP+, receptáculo BIDI SC/UPC, temperatura comercial de 0~70 grados |
|
HTD372RR-SSCC |
XGS-PON OLT, N2,TX 1577nm 9.953Gbps, RX 1270nm 9.953/2.488Gbps, Factor de forma SFP+, receptáculo BIDI SC/UPC, temperatura comercial de 0~70 grados |
|
HTD472RR-SSCC |
XGS-PON OLT, E1,TX 1577nm 9.953Gbps, RX 1270nm 9.953/2.488Gbps, Factor de forma SFP+, receptáculo BIDI SC/UPC, temperatura comercial de 0~70 grados |
Características
Todo el rendimiento se especifica en condiciones y temperaturas de trabajo completas.
|
Parámetro |
Unidad |
|
mín.. |
Típico |
máx.. |
Notas |
|
|
1577Nuevo Méjico 9.953Gbps Transmisor |
|||||||
|
Longitud de onda central TX |
Nuevo Méjico |
1575 |
1577 |
1580 |
|
||
|
Ancho espectral (-20dB) |
Nuevo Méjico |
|
|
1 |
|
||
|
SMSR |
Db |
30 |
|
|
|
||
|
Potencia media lanzada (N1) |
Dbm |
2 |
|
5 |
|
||
|
Potencia media lanzada (N2) |
dBm |
4 |
|
7 |
|
||
|
Potencia media lanzada (E1) |
Dbm |
6 |
|
9 |
|
||
|
Potencia media lanzada (TX desactivada) |
Dbm |
|
|
-39 |
|
||
|
Relación de extinción |
Db |
8.2 |
|
|
|
||
|
Tolerancia a la pérdida de retorno óptico |
Db |
- 15 |
|
|
|
||
|
Transmisor Mascarilla (PRBS231- 1@9.953G) |
Cumple con ITU-T G.9807.1 |
|
|||||
|
1270Nuevo Méjico 9.953Gbps/2.488Gbps Receptor |
|||||||
|
Recibir longitud de onda |
Nuevo Méjico |
1260 |
1270 |
1280 |
|
||
|
Sensibilidad (N1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
Dbm |
|
|
-26 |
|
||
|
Sensibilidad (N1) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
Dbm |
|
|
-27.5 |
|
||
|
Sensibilidad (N2) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
Dbm |
|
|
-28 |
|
||
|
Sensibilidad (N2) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
Dbm |
|
|
-29.5 |
|
||
|
Sensibilidad (E1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
Dbm |
|
|
-30 |
|
||
|
Sensibilidad (E1) (PRBS223- 1@2.488G,ER=8.2dB, BER<10-4) |
Dbm |
|
|
-31.5 |
|
||
|
Sobrecarga (N1) |
Dbm |
-5 |
|
|
|
||
|
Sobrecarga (N2) |
Dbm |
-7 |
|
|
|
||
|
Sobrecarga (E1) |
Dbm |
-9 |
|
|
|
||
|
Nivel de afirmación SD (N1) |
Dbm |
|
|
-28 |
|
||
|
Nivel de afirmación SD (N2) |
Dbm |
|
|
-30 |
|
||
|
Nivel de afirmación SD (E1) |
Dbm |
|
|
-32 |
|
||
|
Nivel de anulación de SD |
Dbm |
-43 |
|
|
|
||
|
Histéresis SD |
Db |
0.5 |
|
|
|
|
Eléctrico Carácter de interfazcaracteristicas |
|||||
|
Diferencial de oscilación de entrada de datos/TX |
Mv |
100 |
|
850 |
|
|
Diferencial de oscilación de salida de datos/RX |
Mv |
300 |
|
800 |
|
|
Impedancia diferencial de datos |
Ω |
90 |
100 |
110 |
|
|
Salida LVTTL alta |
V |
2.4 |
|
vcc |
|
|
Salida LVTTL baja |
V |
0 |
|
0.4 |
|
|
Entrada LVTTL alta |
V |
2.0 |
|
VCC+0.3 |
|
|
Entrada LVTTL baja |
V |
0 |
|
0.8 |
|
