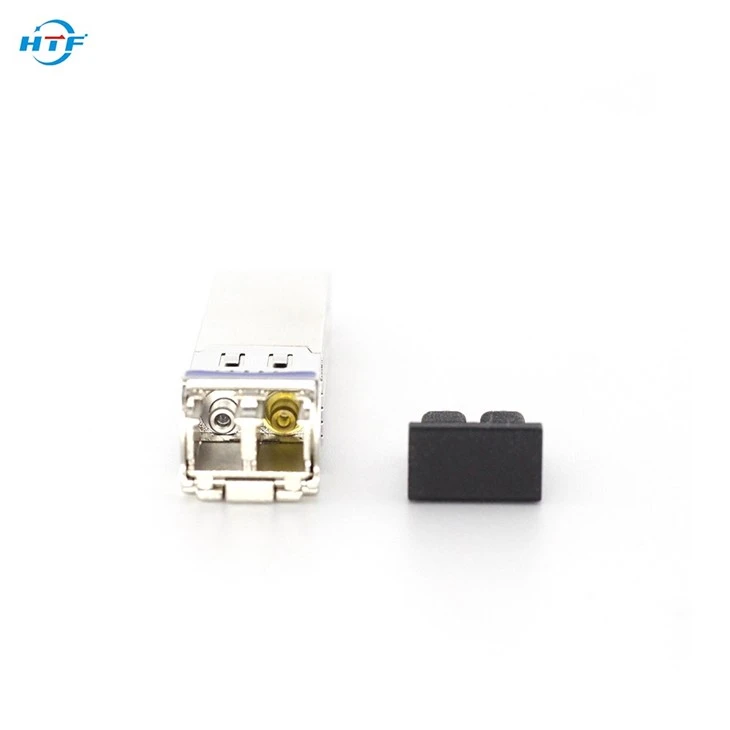

Módulo transceptor óptico SFP+ 1310nm de 10 Gb/s y 10 km HTSX-S3196Lx
Características
Enlaces de datos de hasta 11,3 Gb/s
Transmisor DFB de 1310 nm y receptor PIN
Hasta 10 km en SMF de 9/125 µm
Huella SFP+ conectable en caliente
Interfaz óptica enchufable tipo LC/UPC dúplex
Caja metálica, para EMI inferior.
Cumple con RoHS y sin plomo
Admite interfaz de monitoreo de diagnóstico digital
Fuente de alimentación única +3.3V
Consumo máximo de energía 1,2W
Cumple con SFF+MSA y SFF8472
Temperatura de funcionamiento de la caja
Comercial: 0 ~ +70oC
Extendido: -10 ~ +80oC
Industriales: -40 ~ +85oC
Número de pieza Información para realizar pedidos
|
Número de pieza |
Velocidad de datos (Gb/s) |
Longitud de onda (nm) |
Distancia de transmisión (km) |
Temperatura (oC) (Caso operativo) |
|
HTSX-S3196LC |
10.3125 |
1310 |
10 km SMF |
0~70 comerciales |
|
HTSX-S3196LE |
10.3125 |
1310 |
10 km SMF |
-10~80 Extendido |
|
HTSX-S3196LI |
10.3125 |
1310 |
10 km SMF |
-40~85 industriales |
1. Calificaciones máximas absolutas
Debe tenerse en cuenta que la operación que exceda cualquier clasificación máxima absoluta individual podría causar daños permanentes a este módulo.
|
Parámetro |
Símbolo |
mín. |
máx. |
Unidad |
Notas |
|
Temperatura de almacenamiento |
TS |
-40 |
85 |
oC |
|
|
Voltaje de la fuente de alimentación |
VCC |
-0.5 |
3.6 |
V |
|
|
Humedad relativa (sin condensación) |
RH |
5 |
95 |
% |
|
|
Umbral de daño |
THd |
5 |
|
dBm |
|
2. Condiciones de funcionamiento recomendadas y requisitos de suministro de energía
|
Parámetro |
Símbolo |
mín. |
Típico |
máx. |
Unidad |
Notas |
|
Temperatura del caso operativo |
TOP |
0 |
|
70 |
oC |
comercial |
|
-40 |
|
85 |
oC |
Industrial |
||
|
Voltaje de la fuente de alimentación |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Velocidad de datos |
|
|
10.3125 |
|
GB/s |
|
|
Voltaje de entrada de control alto |
|
2 |
|
vcc |
V |
|
|
Voltaje de entrada de control bajo |
|
0 |
|
0.8 |
V |
|
|
Distancia de enlace (SMF) |
D |
|
|
10 |
kilómetros |
9/125um |
