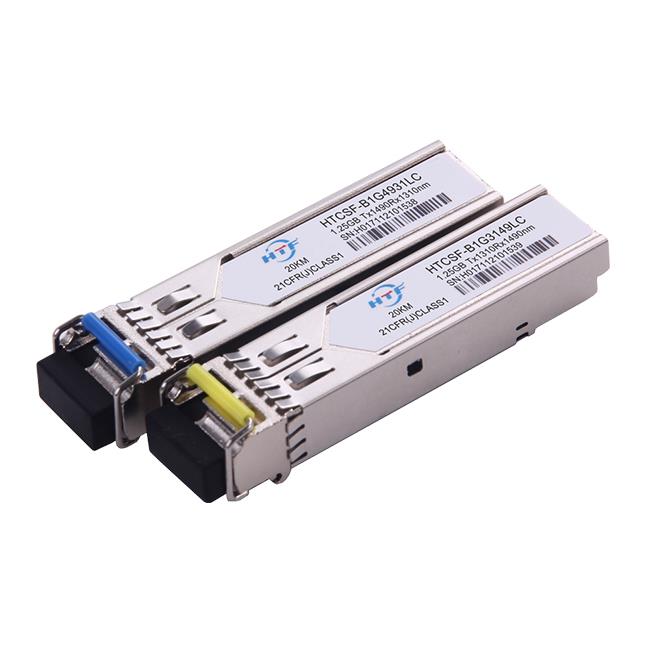

módulo sfp transceptores ópticos monomodo SFP BIDI 20km
Características
● Enlaces de datos de hasta 1,25 Gb / s
● Transmisor láser FP de 1310 nm y fotodetector PIN
● Hasta 20 km en SMF de 9/125 µm
● Huella SFP conectable en caliente
● Interfaz óptica enchufable tipo BIDI LC / UPC
● baja disipación de energía
● Carcasa de metal, para menor EMI
● Cumple con RoHS y sin plomo
● Soporte de interfaz de monitoreo de diagnóstico digital
● Fuente de alimentación única de +3.3V
● Cumple con SFF-8472
● Temperatura de funcionamiento de la caja
Comercial: 0 ~ +70oC
Extendido: -10 ~ +80oC
Industrial: -40 ~ +85oC
Aplicaciones
● Cambiar a interfaz de conmutación
● Gigabit Ethernet
● Aplicaciones de backplane conmutadas
● Interfaz de enrutador / servidor
● Otros enlaces ópticos
Número de pieza Información para realizar pedidos
| Número de pieza | Tasa de datos (Gb / s) | Longitud de onda (nm) | Distancia de transmisión (km) | Temperatura (oC) (Caso de operación) |
| HTSF-B1G3149LC | 1.25 | 1310Tx / 1490nmRx | SMF de 20km | 0 ~ 70 comercial |
| HTSF-B1G3149LE | 1.25 | 1310Tx / 1490nmRx | SMF de 20km | -10 ~ 80 extendido |
| HTSF-B1G3149LI | 1.25 | 1310Tx / 1490nmRx | SMF de 20km | -40 ~ 85 Industrial |
Condiciones de funcionamiento recomendadas y requisitos de suministro de energía
| Parámetro | Símbolo | Min | Típico | Max | Unidad | Notas |
| Temperatura de la caja de funcionamiento | TOP | 0 | 70 | oC | comercial | |
| -10 | | 80 | extendido | |||
| -40 | | 85 | industrial | |||
| Voltaje de la fuente de alimentación | VCC | 3.135 | 3.3 | 3.465 | V | |
| Velocidad de datos | 1.25 | Gb / s | ||||
| Voltaje de entrada de control alto | 2 | Vcc | V | |||
| Voltaje de entrada de control bajo | 0 | 0.8 | V | |||
| Distancia de enlace (SMF) | D | 20 | km | 9 / 125um |
Descripción general
Los transceptores HTF'HTSF-B1G3149Lx conectables de factor de forma pequeño (SFP) son compatibles con el acuerdo de origen múltiple conectable de factor de forma pequeño (MSA). El transceptor consta de cinco secciones: el controlador LD, el amplificador limitador, el monitor de diagnóstico digital, el Láser FP y fotodetector PIN. El módulo de enlace de datos hasta 20 km en fibra monomodo de 9/125 um.
La salida óptica puede desactivarse mediante una entrada lógica TTL de alto nivel de Tx Disable, y el sistema también puede desactivar el módulo a través de I2C. Se proporciona Tx Fault para indicar la degradación del láser. La salida de pérdida de señal (LOS) se proporciona para indicar la pérdida de una señal óptica de entrada del receptor o el estado del enlace con el socio. El sistema también puede obtener la información LOS (o Enlace) / Desactivar / Fallo a través del acceso al registro I2C.
Dimensiones mecánicas
Preguntas más frecuentes
P: ¿La información interna, la etiqueta y el embalaje del módulo&pueden ser OEM?
R: HTF ofrece servicios de personalización de productos OEM. De acuerdo con sus necesidades específicas, HTF le proporciona un conjunto perfecto de soluciones rentables a partir de la información interna del módulo, el logotipo de la etiqueta y el diseño de la imagen del empaque.
P: ¿Qué tal la compatibilidad?
R: Se puede garantizar la compatibilidad del módulo para garantizar el rendimiento de los costos
P: ¿El rendimiento es estable?
R: La transmisión de la señal es muy estable. Puedes comprar muestras para probar la estabilidad.
P: ¿Qué tal la función DDM?
R: La función DDM puede dominar el estado de uso del módulo óptico en tiempo real. HTF ofrece una variedad de modelos y también se puede personalizar.
