Cable de conexión MTP hembra OM3 MMF Cable troncal
¿Cuál es la aplicación típica del cable de rama mtp-lc?
Los puentes de rama Mtp-lc se utilizan para copiar los puertos de las placas de conmutación blade para facilitar la conexión de estos puertos a otros dispositivos
equipo. Hay dos tipos de puentes de rama, puentes de rama de módulo, basados en la aplicación específica y qué componentes se insertan
Y puente de rama de tronco.
El puente de rama de módulo conecta directamente con la parte posterior del módulo mtp-lc y copia los puertos del switch a la misma ubicación
O bastidores adyacentes. Por lo general, cuando se utiliza esta aplicación, el interruptor se encuentra en MDA o interruptor de cabeza de columna.
El conector MPO se utiliza para el cableado de alta densidad para conectar módulos ópticos MPO. Por ejemplo, el puente de fibra óptica LC SC FC ocupa un área grande si la luz es de doble núcleo. El conector MPO debe tener 12 núcleos, 16 núcleos, 24 núcleos, 48 núcleos y 72 núcleos, lo que mejora en gran medida la densidad de cableado. Para la conexión, cada superficie de contacto tendrá una pérdida, integrada entre sí puede controlar mejor la pérdida, buen rendimiento, baja pérdida, pequeño tamaño, por lo que es ampliamente utilizado en el cableado genérico del centro de datos. MTP admite conexión de red de 40g / 100g con alta densidad y alta precisión. Ahorra espacio en el cableado y mejora en gran medida la comodidad del mantenimiento de la red.

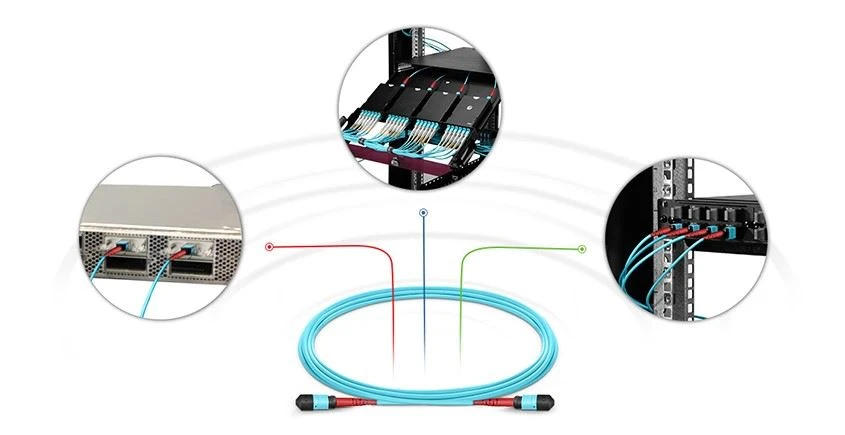

El puente de fibra óptica MTP se compone de conector MTP, cable óptico y otros conectores. Por ejemplo, el conector LC también puede estar en algún puente de fibra óptica MTP. Los cables ópticos generalmente usan OM3 y OM4, es decir, fibra multimodo optimizada para láser. A diferencia de los conectores tradicionales, los conectores MTP / MPO deben usarse con precaución para garantizar una conexión adecuada.
Tipo de puente de fibra MTP
De acuerdo con diferentes estándares, los puentes de fibra óptica MTP se dividen en varios tipos. De acuerdo con el número de núcleos de fibra, el puente de fibra MTP se divide en puente de fibra monomodo MTP y puente de fibra multimodo MTP. De acuerdo con los conectores en ambos extremos, hay principalmente dos configuraciones de puente de fibra óptica MTP. Uno es MTP a MTP, comúnmente conocido como cable de conexión de fibra de columna vertebral MTP. La otra es que MTP está conectado a un conector LC / FC / SC / St / MTRJ estándar (generalmente mtp-lc), que comúnmente se conoce como cable de conexión de fibra de rama MTP o cable de conexión de fibra MTP.
Ventajas del cable de conexión de fibra MTP
El sistema de fibra óptica MTP es un lote de productos verdaderamente innovador. El diseño compacto del conector MTP hace que el puente MTP tenga muchos núcleos y un tamaño pequeño. Los más utilizados son 12 núcleos y 24 núcleos. Es del mismo tamaño que un conector SC y puede proporcionar hasta 12 fibras o 24 fibras, ahorrando espacio en tarjetas de circuito y racks.
Usando el puente troncal MTP, usted puede instalar una estructura básica completa de la fibra sin ninguna terminación de campo. Además, los conectores MTP cumplen plenamente con los estándares profesionales de todos los conectores MPO y son compatibles con VZ tpr.9431, iec-61754-7 y EIA / tia-604-5, y se pueden utilizar para reemplazar los conectores MPO para un mejor rendimiento. Utiliza una estructura de bloqueo simple de empuje y tracción, que es conveniente e intuitiva de insertar y sacar.
