1m (3ft) SC UPC a SC UPC Simplex OS2 Single Mode PVC (LSZH) 2.0mm Cable de conexión de fibra óptica
El cable de conexión de fibra óptica SC-SC se utiliza como puente de terminación del equipo al enlace de cableado de fibra óptica. Con una capa protectora gruesa, el puente de fibra óptica SC-SC se utiliza generalmente para la conexión entre el transceptor óptico y la caja de terminales. El puente de fibra óptica SC-SC se divide principalmente en dos categorías:
Fibra de modo único: generalmente, el puente de fibra óptica monomodo SC-SC es amarillo, y el conector y la funda protectora son azules; la distancia de transmisión es larga.
Fibra multimodo: generalmente, el puente de fibra multimodo SC-SC está indicado por naranja, algunos están representados por gris, y el conector y la manga protectora están en beige o negro; la distancia de transmisión es relativamente corta.
Principales especificaciones y parámetros del puente de fibra óptica SC-SC:
1. Cara final de molienda: PC, UPC, APC
2. Conector: LC (tipo de cabeza pequeña), SC (tipo de cabeza grande), FC (puerto de tornillo), ST (puerto de tipo tarjeta)
3. Configuración: SC-SC, SC-LC, SC-ST, SC-FC, etc.
Fibra de cerdoEspecificaciones de rendimiento
Parámetros | soltero | Doble | Unidad |
Longitud de la férula estándar | 5.5+0.5/-0.0 | 6.0+0.5/-0.0 | Mm |
Diámetro de la Férúrúla | 1.000±0.005 o 1.800±0.005 | Mm | |
Tolerancia de cuña | +/-0.2 | Grados | |
Tipo de fibra | Corning SMF-28e | ||
Longitud de la fibra | Opcional | M | |
Core scratch/Dig | 0/0 | ||
Capa | Recubrimiento AR,R<> 0.1%-c± 40nm o cliente requerido | ||
Características del puente de fibra óptica SC-SC:
Puede procesar todo tipo de conectores de fibra estándar: cabeza de fibra FC, cabeza de fibra SC, cabeza de fibra ST, cabeza de fibra LC, cabeza de fibra Mu, cabeza de fibra MTRJ, cabeza de fibra E200, cabeza de fibra SMA, cabeza de fibra DIN, cabeza de fibra MPO, cabeza de fibra FDDI, cabeza de fibra MTP, etc.
La velocidad de molienda se puede ajustar en cualquier momento (15 a 200 rpm)
Coordinación mecánica de alta precisión, rotación independiente y movimiento compuesto de revolución, molienda
La uniformidad y consistencia de la calidad
El rendimiento impermeable del producto se refuerza, y el diseño estructural garantiza la seguridad del equipo
Registre automáticamente los tiempos de molienda y el ajuste del tiempo de molienda
Agua como molienda, humanizado pequeño ajuste de agua puente proporciona una buena premisa!
Es conveniente presurizar, descargar y reemplazar el accesorio y la placa de molienda
Calidad de procesamiento estable y baja tasa de reparación
Alta eficiencia de producción (la línea de producción se compone de varios conjuntos en paralelo)
Ahorro de materiales, bajo costo de molienda
Precauciones para el uso del puente de fibra óptica SC-SC:
Las longitudes de onda de recepción y envío de módulos ópticos en ambos extremos del puente de fibra óptica SC-SC deben ser consistentes, es decir, ambos extremos de fibra óptica deben ser módulos ópticos con la misma longitud de onda. La forma sencilla de distinguirlos es tener el mismo color de los módulos ópticos. En general, el módulo de onda corta utiliza fibra multimodo (fibra naranja), y el módulo de onda larga utiliza fibra monomodo (fibra amarilla) para la precisión de la transmisión de datos.
No doble y envuelva el anillo demasiado en uso, lo que aumentará la atenuación de la luz en el proceso de transmisión.
Después de su uso, el conector de fibra óptica debe estar protegido con funda protectora. La contaminación por polvo y aceite dañará el acoplamiento de la fibra óptica.
Varios tipos diferentes de puentes de fibra:
1. Puente de fibra FC-FC: CONECTOR de fibra óptica FC (conector de la regla, que significa conector de metal) es generalmente manguito de metal circular, y su modo de fijación es de tipo roscado, que se utiliza principalmente en el marco de distribución. El primer tipo de conector FC, el extremo trasero del pasador cerámico era el contacto del plano. El conector es simple en estructura, fácil de operar y fácil de hacer. Sin embargo, el extremo de la fibra es sensible al polvo, y es fácil producir la reflexión de Fresnel, lo que hace difícil mejorar el rendimiento de la pérdida de eco. Más tarde, se mejoró el conector. El conector era generalmente redondo y roscado con un pasador esférico en el extremo de la torcha. La estructura externa no cambió, lo que hizo que la pérdida de inserción y el rendimiento de la pérdida de eco mejoraran considerablemente.
2. Puente de fibra ST-ST: el conector de fibra ST (viaje recto) también es circular. El tamaño de la estructura del pasador y del manguito de acoplamiento es idéntico al tipo FC. La diferencia es que el tipo de PC o la molienda de tipo APC se utiliza para la cara final del pasador. Además, el método de fijación es la hebilla del tornillo. Este tipo de conector es adecuado para varias redes de fibra óptica, fácil de operar y tiene buena intercambiabilidad.
3. Puente de fibra óptica LC-LC: Conector de fibra óptica LC es un nuevo tipo de conector desarrollado por la famosa compañía de campanas con el fin de satisfacer los requisitos de los clientes para la miniaturización y la conexión de alta densidad. Está hecho de mecanismo de pestillo de toma modular (RJ) que es fácil de operar. El conector de fibra óptica tipo LC reduce el espacio necesario para el panel, el tablones y la caja de distribución en toda la red, lo que lo hace ocupar la mitad del espacio de los conectores TRADICIONALES ST y SC. En la actualidad, en el aspecto de SFF monomodo (paquete pequeño), el conector de tipo LC ha ocupado realmente la posición dominante, y la aplicación de multimodo también está creciendo rápidamente.
4. puente de fibra óptica SC-SC: la cáscara del conector de fibra óptica SC es cuadrada, y el tamaño estructural del pasador y el manguito de acoplamiento utilizados son exactamente los mismos que los del tipo FC, en el que la cara final del pasador es principalmente tipo PC o método de molienda tipo APC; el método de fijación es de tipo de pestillo de plug-in, sin rotación. La Figura 5 muestra un puente de fibra SC-SC con conectores SC en ambos extremos.
tipo de producto | ST-ST | ST-SC | SC-SC | LC-ST | LC-SC | Otro | ||
Pérdida de inserción (DB) | ≤0.20 | |||||||
Pérdida máxima de inserción (DB) | ≤0,30 | |||||||
Repetibilidad (DB) | ≤0.10 | |||||||
Intercambiabilidad (DB) | ≤0.20 | |||||||
Pérdida de retorno (DB) | ≥45 | ≥50 | ≥60 | ≥45 | ≥50 | ≥60 | ≥45 | ≥50 |
Tipo de fibra | Corning SMF-28TM,9/125um | |||||||
Temperatura de funcionamiento (OC) | -40o +80 | |||||||
Temperatura de almacenamiento (OC) | -40o +85 | |||||||
Número de diales | >1000 | |||||||

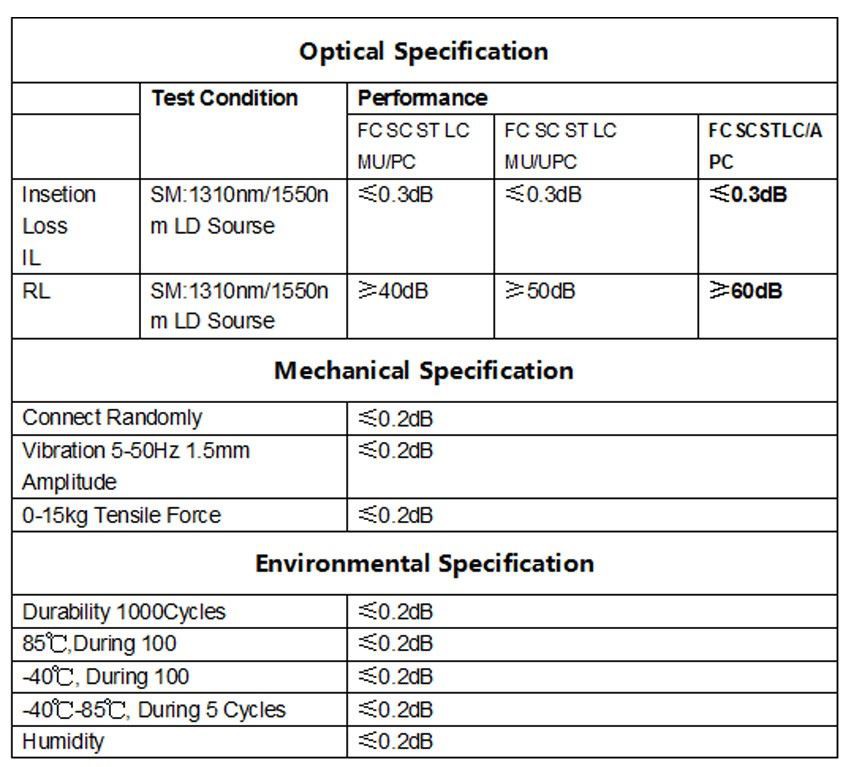

Parámetro técnico
Proyecto | Condiciones de prueba | Modo único | Multimodo | ||
Características ópticas | Pérdida de inserción | Upc | SM:1310nm/1550nm MM:850nm/1300nm | ≤0.2dB | ≤0.3dB |
Apc | 1310nm/1550nm | ≤0.3dB | |||
Pérdida de retorno | Upc | SM:1310nm/1550nm MM:850nm/1300nm | ≥55 dB | ≥35 dB | |
Apc | 1310nm/1550nm | ≥65 dB | |||
Características mecánicas (pérdida adicional) | Prueba de impacto | 1,8 de altura, 8 veces | <0.1> | <0.1> | |
Prueba de vibración | 10-60hz, 1 mm de amplitud completa | <0.1> | <0.1> | ||
Conectar en la vida | Más de 1000 veces | <0.1> | <0.1> | ||
Resistencia a la tracción | >100N | <0.1> | <0.1> | ||
Características ambientales (pérdida adicional) | Prueba de ciclo de temperatura alta y baja | - 25 oC + 70 oC, 2 ciclos | <0.2> | <0.2> | |
Prueba de alta temperatura | <0.2> | +80 oC durante 2 horas | <0.2> | <0.2> | |
Prueba de baja temperatura | <0.2> | -40 oC durante 2 horas | <0.2> | <0.2> | |
Prueba de calor húmedo | <0.2> | +40 oC, 90-95% DE humedad relativa, 2 horas | <0.2> | <0.2> | |
